壓縮機軸瓦漆膜形成原因分析及解決方案

2022-08-05 15:42:06

 場景一：某大型石化企業設計能力109萬噸/年乙烯，是目前世界上單線產能最大的乙烯裝置之一。2016年5月前，該機止推軸承溫度檢修時溫度一直都很高，一般在105-119℃之間，最高時超過120℃高于機器設定的報警值（110℃），軸瓦表面聚積了一層猶如燒焦了的潤滑油漆膜，正是由于潤滑油漆膜的生成并聚集在軸瓦表面上,導致了軸瓦溫度超高。在大修期間，該公司也發現其它一些透平壓縮機組如：烯烴的裂解氣壓縮機組、甲烷制冷壓縮機組以及因軸瓦溫度升高而檢查的AN1裝置空氣壓縮機組的軸瓦表面都有類似的潤滑油漆膜問題。

▲軸瓦上漆膜

場景二：某外資空分企業阿特拉斯離心式壓縮機，2016年年底，該壓縮機軸瓦溫度波動異常并明顯升高，搶修時拆開軸瓦漆膜附著嚴重。

▲軸瓦溫度波動異常及軸瓦漆膜

上述兩起典型應用場景均是因漆膜堆積造成的機組故障，此類現象在空分、石化、煤化工、冶金等行業時有發生。如不及時清除，將會造成更大的危害！

眾所周知，空壓機作為空分、石化、煤化工、冶金等行業的核心設備，保障空壓機的穩定長周期運行具有重要意義，但空壓機又是一個高溫、高壓、高速旋轉的機組，漆膜極易在這種環境下生成，同時隨著潤滑油中基礎油品質的提高，造成了潤滑油溶解漆膜能力變差，也加劇了漆膜的快速析出。漆膜的產生造成漆膜堆積對設備的危害是巨大的，它會造成間隙減少，磨損增加，導致閥芯粘連設備運行不穩定甚至失靈；軸瓦、冷卻器及其它元器件上沉積的漆膜導致軸瓦溫度波動上升、冷卻器換熱速率變差、油品氧化加速；漆膜會附著固體顆粒，堵塞過濾器造成設備磨粒磨損及設備潤滑不良。潤滑油漆膜危害如此之大，是何原因造成的？

漆膜是一種高分子烴類聚合物，是油品的氧化產物，顏色從淺棕色、棕色至棕褐色，它的生成原因主要包含①油品的氧化降解：油品在使用過程中，遇到高溫、水分、金屬和空氣都會加速氧化，生成羧酸、酯、醇等氧化產物，并進一步縮聚形成高分子聚合物，如漆膜。另外油品中的胺類抗氧劑也較易生成漆膜；②局部表面的熱點和微燃燒造成基礎油或添加劑的急速熱降解生成漆膜：高溫或高強度摩擦使部分金屬表面處于較高溫度（常見如軸瓦），導致接觸該區域的油液溫度處于非常高的狀態，造成油液急速熱降解生成漆膜，并很容易粘附在這些元器件上形成堆積。潤滑油在急劇壓縮的情況下還容易產生微燃燒現象，生成極小尺寸的不溶物，附著在金屬表面形成漆膜，相比第一種的氧化降解，第二種生成的漆膜速度會快得多；③火花放電也會形成漆膜，特別是油液通過一些精密的濾芯時會產生靜電流，極易產生火花放電現象形成漆膜堆積。

針對空分、石化煤化工、冶金等行業出現的壓縮機漆膜問題，威勝達環保研制的除漆膜濾油機已成功應用至近千家企業，得到行業客戶的高度認可！

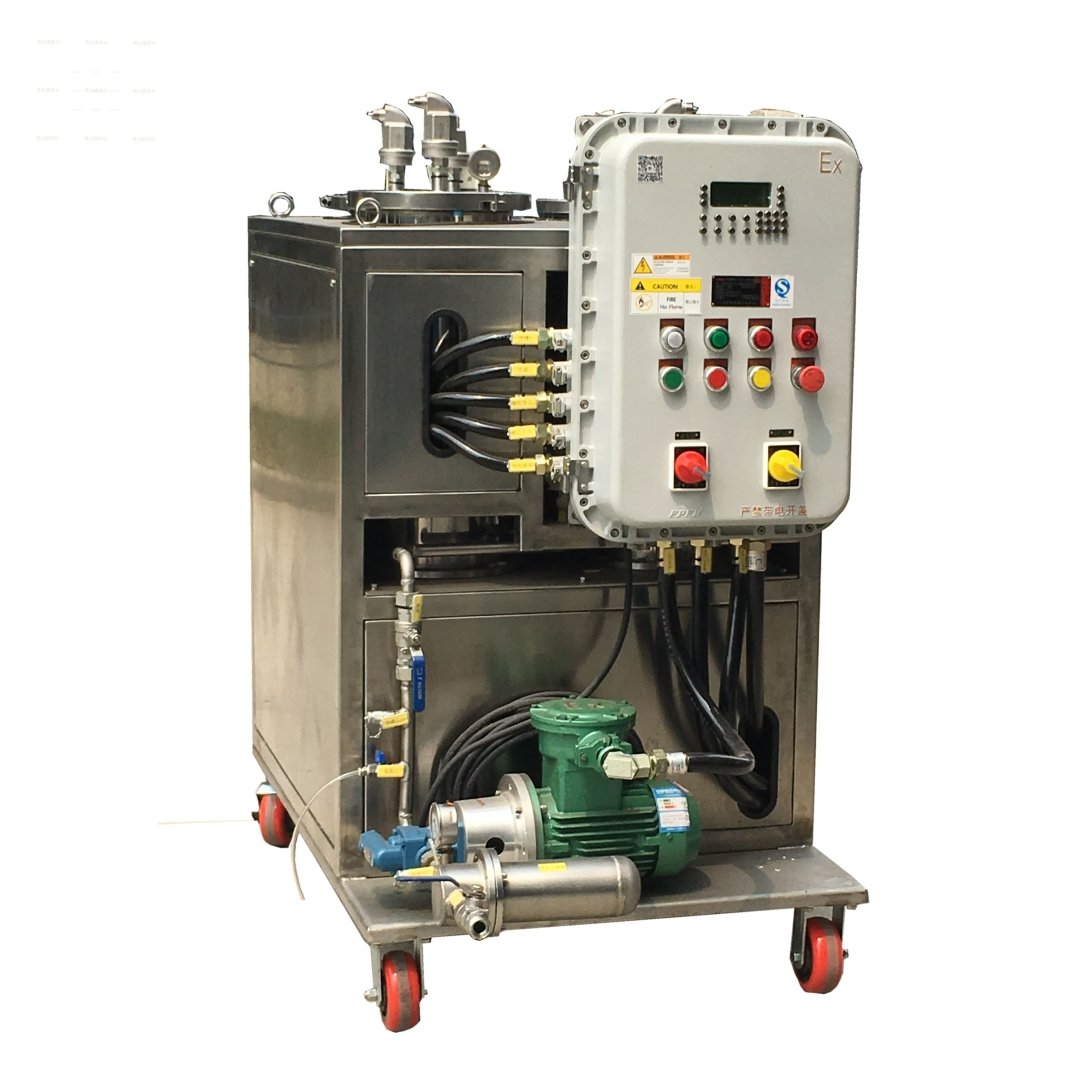

威勝達除漆膜凈油機

威勝達除漆膜濾油機集合電荷吸附凈化技術及交換樹脂吸附技術于一體，通過交換樹脂將溶解態的漆膜產物進行吸附，依靠電荷吸附技術剝離并去除油液中析出的懸浮態漆膜及元器件上已經附著的漆膜。

工作原理

靜電吸附去除非溶解性的漆膜

電荷吸附技術主要利用高壓發生器產生高壓靜電場，使油中污染顆粒物極化而分別顯示正、負電性，帶正、負電性的顆粒物在超高壓電場的作用下各自向負、正電極方向游動，中性顆粒被帶電顆粒物流擠著移動，最后將所有顆粒物都吸附并依附于收集器上，并通過部分沒來的及吸附的帶電油液顆粒物流動，將油箱、管壁及元器件上附著的油泥雜質、漆膜、氧化物全部沖刷吸附帶出（見圖5）。通過這種技術來解決油中懸浮態漆膜及附著在元器件上的漆膜，對于油液清潔度也有效果。

▲靜電吸附原理圖

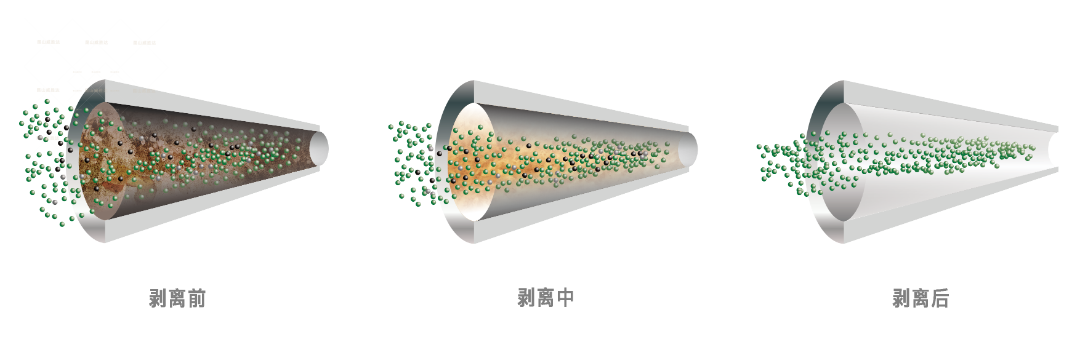

▲剝離原理圖

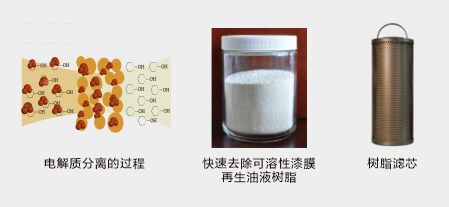

離子樹脂吸附去除溶解性漆膜

針對溶解態的漆膜產物依靠電荷吸附技術是無法清除的，專門配制的樹脂材料為溶解態漆膜產物（又叫漆膜胚胎）賦予過濾介質高親和性，利用樹脂吸附材料上豐富的堿性基團,很好地吸附各類劣化產物物質，從而具備對漆膜產物的高去除率。該樹脂吸附材料穩定性非常好,耐高溫,干凈,不會有降解產物和脫落物進入油中。另外利用樹脂的反溶技術（依靠樹脂去除油液中溶解態漆膜后，油中的懸浮態漆膜及附著在元器件上的漆膜會反溶回油中變成溶解態漆膜，再通過樹脂吸附去除），對于油中的懸浮態漆膜及附著在元器件上漆膜也逐步有去除效果。

產品特點

01

根據MPC或QSA 測試，WVD™能夠快速吸收溶解和懸浮的潤滑油降解產物

02

清除大功率機組中的潛在漆膜

03

快速減少和預防伺服閥粘附

04

快速消除漆膜堆積造成的軸瓦溫升異常

05

提高油液清潔度等級

06

減少非計劃停機

07

占地面積小，操作簡單方便

08

維護保養少，可在線運行

技術指標

 應用場景及部分客戶

威勝達除漆膜凈油機適用于空分、煤化工、石化、電力、鋼鐵水泥、造紙、船舶、鐵路、航空航天等行業的渦輪機、壓縮機、鼓風機、燃?xì)廨啓C(jī)、液壓潤滑系統、伺服系統。

文章初始講的兩大應用場景中，幸而客戶及時發現問題，且盡早投用了威勝達凈油機，并未造成更嚴重的損失。凈化后的詳情如下：

場景一：該客戶2016年10月開始威勝達WVD-II清除漆膜濾油機投入使用，在11C3801/11CST3901、11C3501/11CST3601的共用潤滑油油箱上運行37天,止推軸承溫度由之前的最高106℃降低到最高90℃，而且是三個溫度傳感器顯示溫度同步降低，滿足正常運行要求。

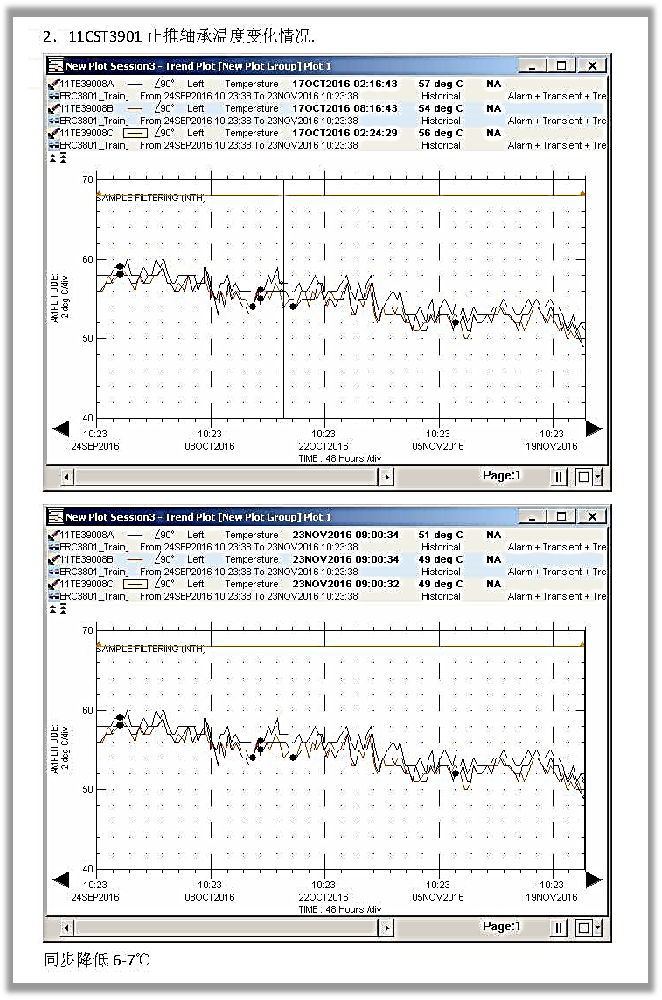

▲凈化后，11CST3901止推軸承溫度同步降低6-7℃

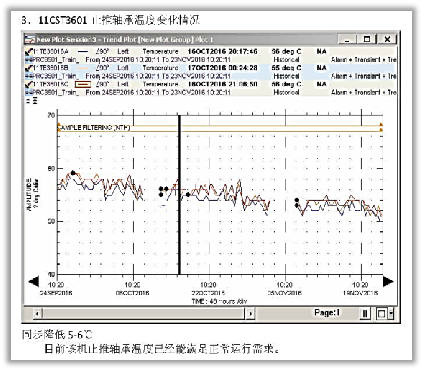

▲ 凈化后，11CST3601止推軸承溫度同步降低5-6℃

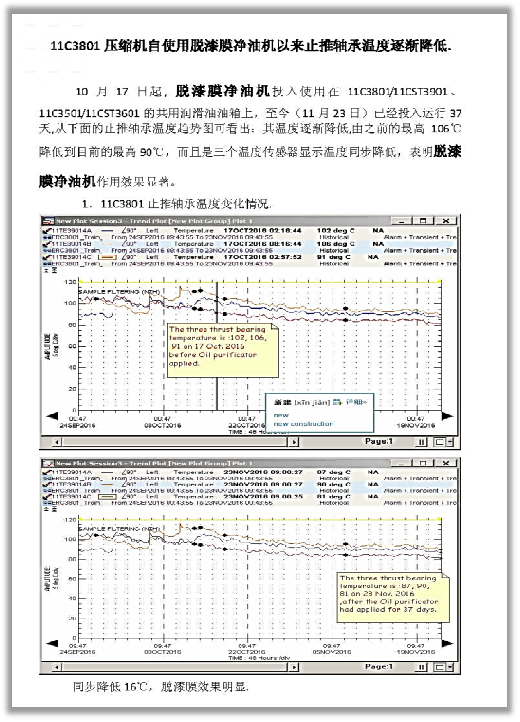

▲凈化后， 11C3801止推軸承溫度降低至最高90℃

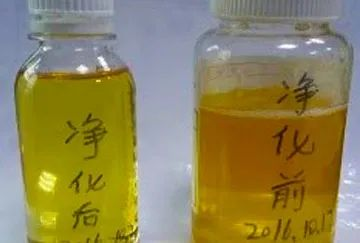

▲凈化前后油液對比

綜合評價

客戶未使用我司設備前需每月加注新油，置換20~30桶舊油出來，產生大量危廢，使用我司設備后無需新油置換工作，設備運行至18年大修無異常。減少客戶設備維護成本，并提高了生產穩定性，得到客戶認可，后續在 41C120A/B、21/22C4000、35C3001A/B 機組上繼續訂購?fù)龠_(dá)環保3臺凈油機。

場景二：該客戶2017年3月安裝威勝達清除漆膜濾油機后，軸瓦運行溫度平穩，運行至6個半月拆開軸瓦發現漆膜已清除干凈，凈化期間連續三次檢測漆膜傾向指標（MPC值）及污染度、水分指標一直維持在較低值。

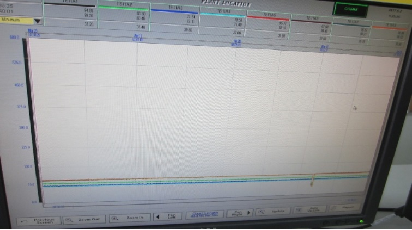

▲凈化后軸瓦溫度

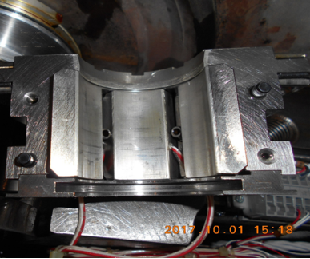

▲凈化后軸瓦

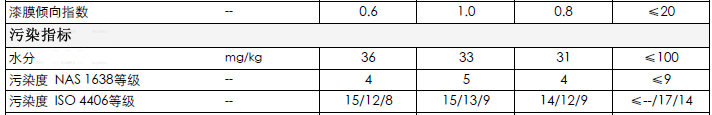

▲連續三次檢測MPC值及污染度、水分指標均維持在較低值

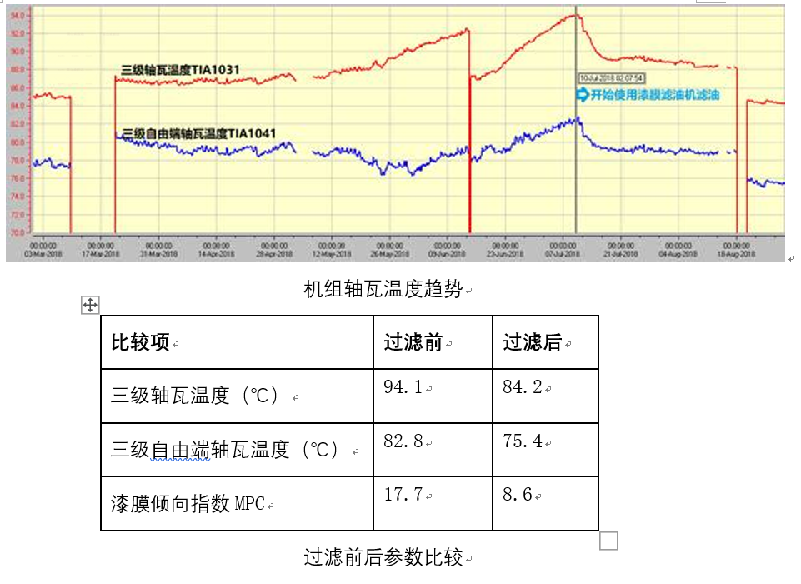

蘇州工廠使用我司除漆膜凈油機效果明顯后，寧波工廠也出現軸承溫度趨勢性緩慢上升的異常現象，使用我司清除漆膜凈油機凈化30天后的軸承溫度異常現象得到了顯著改善。

自2017年開始，我們已經為該氣體公司的蘇州2個工廠、福建工廠、寧波工廠、太原工廠、馬鞍山工廠、上海工廠等關鍵機組解決多起漆膜困擾問題，得到客戶認可。
