【經典案例】威勝達低溫結晶技術在?；撬嵘a(chǎn)廢水中的應用！

2022-09-08 09:14:06

隨著化工企業的發展，化工廢水已逐漸成為重要的污染源之一，由于化工廢水成分差異大，組分復雜，污染物量多，COD高，難降解物質多，毒性強，水量水質及污染物的種類波動大，很難處理。

企業在實際生產中，生產車間可隨時根據需求更換生產品種，所使用的原料不同，利用的工藝不同，其排放的廢水性質截然不同。廢水成分復雜，水質、水量差異明顯，有害物質含量多，生物難降解物質多，處理難度極大。

企業在治理過程中大量采用物理化學方法，成本高昂，嚴重壓縮了企業利潤，造成企業入不敷出，難以承受。投入大量廢水治理費用，仍無法實現穩定達標，屢遭環保處罰，對生產經營造成巨大影響。部分企業試圖從廢水處理中提取有用資源，以降低廢水處理成本，但受限于水質因素及技術能力并未帶來有效收益。

本文針對化工廢水的上述處理痛難點，詳細介紹我司低溫蒸發結晶技術在此類廢水處理上的應用。實際應用中可體現出該技術處理工藝鏈短、出水水質較佳、濃縮比例高，濃液排渣含水率低的特點。

1、經典案例
客戶背景客戶是一家綜合性化工企業，被列為全國老工業區搬遷改造示范工程。該公司主要產品為硫酸12萬噸/年，鹽酸3萬噸/年，氯磺酸3萬噸/年，硫酸鉀6萬噸/年，混凝土外加劑10萬噸/年，?；撬?/font>1萬噸/年。是國內主要的?；撬嵘a(chǎn)廠家之一。

2、客戶痛點

廢水主要是高鹽高COD廢水，COD高達170000 mg/L。無生化水站。高鹽濃水無法處理，需作為危險廢物委外處理，委外成本高。高鹽濃水無法處理，需作為危險廢物委外處理，委外成本高。

3、廢水產生工序&成分

廢水：牛磺酸生產廢水

產生工序：乙醇胺法。以乙醇胺為原料合成?；撬?，按合成路線又分為酯化法和氯化法。

(1)酯化法：以乙醇胺、硫酸、亞硫酸鈉為原料，首先硫酸與乙醇胺進行酯化反應，合成出中間體2－氨基乙基硫酸酯，中間體2－氨基乙基硫酸酯再與亞硫酸鈉進行磺化反應合成?；撬?。

(2)氯化法：以乙醇胺、鹽酸、亞硫酸鈉為原料，反應為氯化和磺化兩步進行。氯化過程中生成的中間體2－氯乙胺鹽酸鹽經磺化制備出?；撬帷?/font>

乙醇胺法制備?；撬徇^(guò)程中，關鍵一步就是對副產物NaCl和Na2SO4鹽的脫除分離，廢水的主要來源是廢棄母液，其中主要含有反應的生成的硫酸銨、未反應的亞硫酸銨和少量的牛磺酸、乙醇胺硫酸酯。

成分：廢水中主要含有硫氨、COD、硫酸銨、硫酸鈉等。

4、我司工藝流程：預處理+蒸發結晶（10T/D)）

我司設備針對MVR母液的高濃度、高粘稠、成分復雜、腐蝕性強特性設計，設計緊湊，占地面積小。

自動進液系統、自動清洗系統、自動排料系統、遠程監控系統、故障自主分析系統，可確保設備運行過程自動完成。

自主研制的抽真空系統，可為設備提供穩定的負壓環境保障。

蒸餾釜高效夾套式換熱器，可提高熱源利用效率，節約能耗。

獨特螺旋分離設計，可凈化蒸汽，改善出水水質。

雙機封設計，可保證整套設備的密封性，提高設備工作效率。
廢液攪拌及殘?jiān)菪扑碗p重功能集于一體，可杜絕結垢堵塞問題。
5、與傳統MVR和三效蒸發對比

加熱方式

MVR與三效均為列管式加熱，獲取了較大換熱面積的同時，在蒸發結晶過程中，由于結晶及結垢的問題，極易出現堵管、蒸發效率下降、蒸發量下降的問題。這是列管式蒸發器的通病。我司低溫結晶設備采用的是夾套式刮刀蒸發器，在外置夾套換熱器的基礎上，反應釜內設置了螺旋刮刀，一方面起到攪拌的作用，防止沾壁堵塞，另一方面能方便出渣。

蒸發溫度與結垢

MVR蒸發溫度一般在75-80℃。三效一般在100-110℃，后效在70-90℃。我司低溫結晶設備蒸發溫度在37-45℃。在物料中由于鈣鎂離子的存在，存在一個逆溶解度的問題，鈣鹽和鎂鹽會隨著溫度的升高溶解度逐漸降低，因而水中硬度增大，導致在加熱過程中會產生結垢，降低換熱效率。鈣鹽和鎂鹽的逆溶解性臨界溫度一般在40℃左右。我司低溫結晶設備選擇的溫度區間，正好避開了鈣鹽和鎂鹽的析出溫度，避免大量結垢現象。少量的結垢屬于軟垢，極易清洗。威勝達低溫結晶設備在內置螺旋刮刀上設置了軟毛刷，能及時將結垢處理，防止硬化。

占地面積與安裝便捷性

我司處置系統為撬裝式結構，無現場安裝工程量

6、應用現場展示

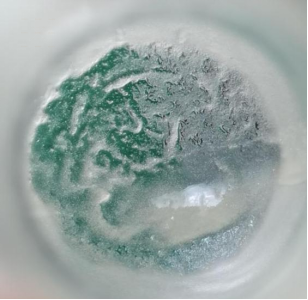

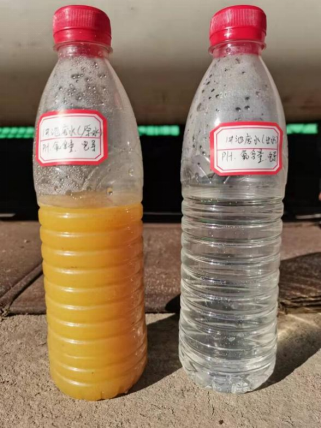

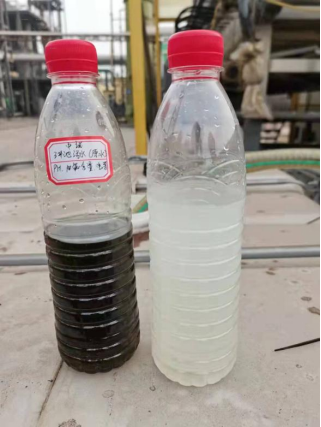

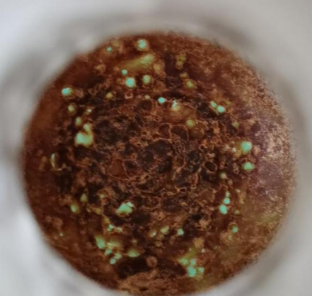

7、實際效果對比

經威勝達低溫蒸發工藝處理后，實現?；撬嵘a(chǎn)高鹽廢水的鹽水分離。

蒸發出水經簡單處理后中水回用。

全流程無廢水外排。

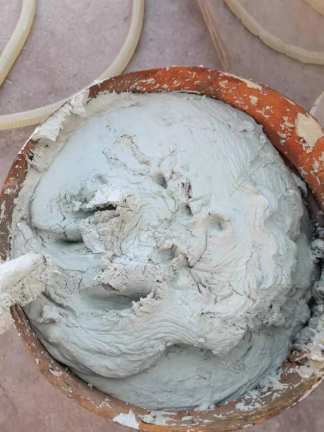

少量固體殘?jiān)鳛橄掠喂に嚠a(chǎn)品。

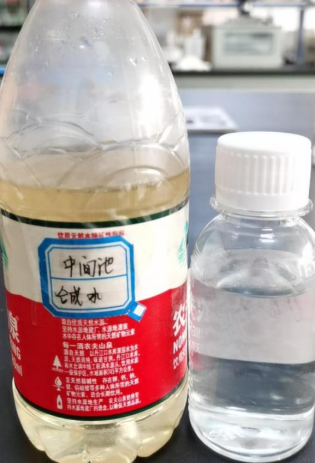

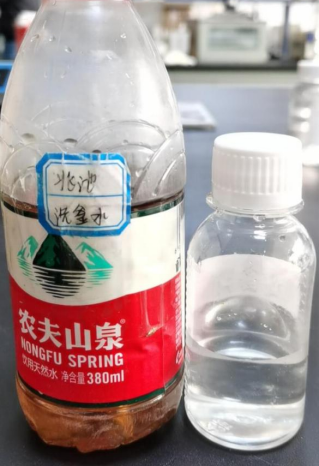

檢測項目	中間池出水	洗釜水出水
pH	13+	13+
COD（mg/L）	425	545
電導率（μs/cm）	1194	976
蒸發溫度℃	45	45
真空度KPa	-95~-98	-95~-98
濃縮液濃縮比%	84	69
蒸發時間min	60	60
