在化工生產中，壓縮機組在生產流程中作為提供驅動力和制冷源異常波動的主要設備，一直扮演著重要角色。由于機組設備故障維修周期較長，備品備件到位慢，若平時維護保養不到位，故障問題未能分析徹底，出現計劃外停車檢修狀況，就會對企業經濟效益造成較大影響。
壓縮機軸瓦漆膜現象形成的原因比較復雜，尤其是目前機組潤滑油分析指標項目較常規，并沒有針對性地進行漆膜傾向性檢査和對漆膜附著物進行專項檢測。導致機組軸瓦漆膜產生后并沒有試驗數據支撐，也沒有較好的判斷手段。對于長時間運轉的壓縮機，潤滑油漆膜的形成是必然的，如果對機組產生了不利影響，就要找出漆膜形成的原因，必要時需對潤滑油進行更換或者采用樹脂吸附、靜電凈化過濾等方式減少或消除對機組運行的影響。
1.漆膜形成的原理
漆膜是一種棕黑色的非溶解性沉淀物，主要成分是高分子炷類聚合物，是潤滑油變質及抗氧化性下降后的產物。它主要來自汽輪機油的氧化降解產物，在高溫、氧氣和金屬催化的多重條件下，潤滑油生成復雜的氧化物和不飽和化合物，比如醛、醇類等，這些物質在潤滑油中逐漸堆積和溶解，當濃度達到潤滑油的溶解度飽和時，會在循環的過程在軸瓦金屬表面沉積碳化，進一步氧化縮聚形成漆膜，難以去除。漆膜形成的過程主要是一種化學反應的方式，第一步就是基礎氧化反應，空氣進入油箱了，加上油箱溫度的升高會促進氧化反應的發生。軸瓦這一塊的局部溫度更高，會加速這個反應的發生。氧化產物會被潤滑油吸收溶解，達到飽和后就會析出附著在金屬上。同時潤滑油溶解度達到飽和后析出的氧化產物也是可溶性漆膜向不溶性漆膜的轉化。高溫區域潤滑油向低溫區域的流動，溶解性的下降也導致不溶性漆膜的增多及附著。漆膜會造成軸瓦間隙改變、油膜形成不良、轉子動靜摩擦和機組規律性振動。
2.漆膜的形成對機組造成的危害
2.1對機組軸瓦造成影響及損害
潤滑油氧化物、副產物等通過油循環會逐漸在軸瓦表面累積，特別是在高溫變低溫區域這一現象加速，也會在軸瓦的上油孔堆積堵塞油孔，影響軸瓦過油量，不利于軸瓦油膜的穩定性，造成局部軸瓦散熱不好溫度升高，嚴重時導致軸瓦動靜部位摩擦，造成機組振動、軸瓦溫度波動、軸瓦損傷。
2.2對油系統整體運行產生不利影響
氧化產物會溶解在潤滑油中，溶解度達到飽和后會析出，在油管和用油設備內累積。如果附著在換熱器上面，堵塞換熱器列管，會造成油系統上油溫度升高，軸瓦降溫效果差；潤滑油內不溶性漆膜的增多，也會導致油過濾器壓差上漲，泵出口壓力增高；過濾器后壓力降低，嚴重時候會導致油壓低機組停車；軸瓦刖蹭產生的污染物也會沉積在油箱中，加速潤滑油品質進一步劣化。
2.3對調速系統產生影響
潤滑油內沉積物增多，會在整個油系統內隨潤滑油循環，在調速系統高壓油管內，在一些精密閥門管件中會堵塞，造成調速系統穩定性下降。特別是調速閥的錯油門滑閥、電液轉換器滑閥和速關組件卸荷閥等精密部件對油質要求比較高，微小的雜質可能就會對調速系統產生危害，嚴重時會造成機組轉速失控、轉速波動大和機組誤動作跳車等事故。
3.漆膜現象發生的影響因素
3.1潤滑油品質
一般判斷潤滑油品質劣化是不是造成漆膜產生的條件，得通過油品指標分析來判斷。常規的潤滑油分析指標顆粒度、酸值、抗乳化性和水分機械雜質等不足以反應出問題。判斷潤滑油的氧化指標一般對油樣的旋轉氧彈值、油膜傾向指數、酚類抗氧化劑和胺類抗氧化劑含量進行分析。而導致這些指標惡化的因素是比較多的，比如主油箱密封不嚴或者隔絕氣保護效果差導致潤滑油與空氣長期接觸氧化；管道設備銹蝕對潤滑油產生污染加速氧化的發生；防雨措施失效或換熱器內漏導致油內進水。這些因素都是導致潤滑油品質下降的影響條件。一些特定機組的壓縮氣體也會和潤滑油中的酸性物質產生化學反應，例如氨氣工藝氣通過干氣密封、軸承箱等渠道污染潤滑油，與酸性除銹劑生成有機酸鏤等，進一步縮聚為高分子污染物。
3.2軸瓦局部表面溫度較高
潤滑油在機組局部溫度過高，會加速降解過程產生漆膜，附著在這些區域。這比氧化的過程更快。特別是軸瓦部件油膜的厚薄程度決定了漆膜現象的嚴重程度。受轉子重量、軸向力、軸承結構、上油量和上油角度等影響，油膜越薄部位漆膜現象越嚴重；在高溫區向低溫區流動的過程中，解析物的增大也會加速這一過程。
3.3機組存在靜電流放電現象
機組都有導電釋放靜電的接地，若這些裝置沒有起到作用，局部的小摩擦?xí)a(chǎn)生靜電，潤滑油導電性比較差，靜電累計在轉子上，當產生放電現象時會造成瞬間高溫而引起漆膜的產生。
4.漆膜產生后的應對措施
4.1更換新的潤滑油或者置換一部分
機組潤滑油品質下降導致漆膜的產生，影響機組的運行。可以在線置換一部分潤滑油，舊油放掉一部分再補入新油。等到機組停車時可以將潤滑油全部更換。油置換可以從根本上去除油內污染物、增加氧化劑和減緩氧化的產生。如果油的型號不符合特定的工況，也可以更換具備抗氨性或其他理化性質的潤滑油。
4.2排查原因減緩漆膜的產生
漆膜產生的原因或潤滑油品質下降的原因要排査清楚。更換新的軸瓦或換新油只會暫時讓工況恢復正常。如果主要影響因素仍存在的話，后續還是會逐漸有新的漆膜累積。比如如果是工藝氣漏入發生反應產生的漆膜，就要改造密封系統，隔絕工藝氣；如果是主油箱污染問題，就要找出并去除外界污染源；如果是軸瓦溫度過高，就要調整設定間隙，或改變注油方式注油量等來緩解漆膜現象。平時機組也要確保接地線完好，消除軸瓦放電現象。
4.3采用專用過濾系統
受溶解度的影響，漆膜在潤滑油中也分為可溶性和不溶性兩種形式存在，并且有一定的動態平衡關系。普通的過濾手段如油過濾器、濾油機等受過濾精度影響，只能去除一部分不溶性漆膜，但也會造成可溶性漆膜向不溶性平衡轉移，達不到預期效果。如果用專用的油膜濾油機，自帶有靜電凈化系統和樹脂吸附系統，可去除微小顆粒物，也可過濾吸附可溶性漆膜污染物，改變平衡方向，增加不溶性漆膜溶解空間，對可溶性和不溶性漆膜都有去除效果。
威勝達除漆膜凈油機
對含有漆膜和雜質的潤滑油，威勝達環保除漆膜凈油機（結合靜電吸附+離子樹脂吸附技術），通過威勝達靜電吸附技術可快速去除其中的懸浮態漆膜和細小顆粒物，通過離子樹脂上的交換基團可有效吸附油液中的溶解態漆膜。可快速解決因漆膜導致的軸瓦溫度波動等問題，剝離并去除懸浮態及溶解態漆膜，MPC ?E值≤10，深度清洗、改善系統運行環境，清潔度長期≤NAS 5級，延長潤滑油壽命，減少非計劃性停機及維修和維護成本。

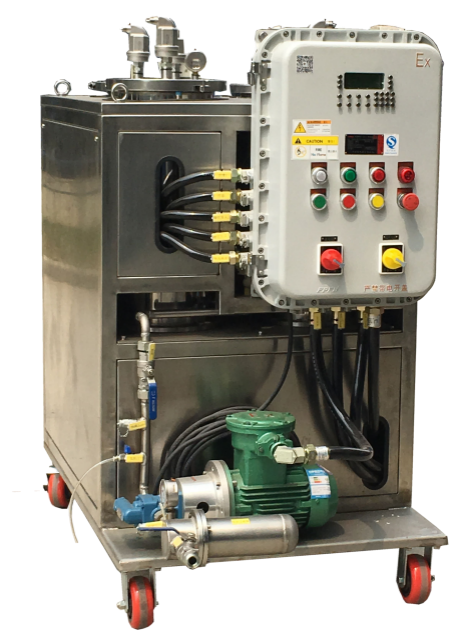

△威勝達除漆膜凈油機

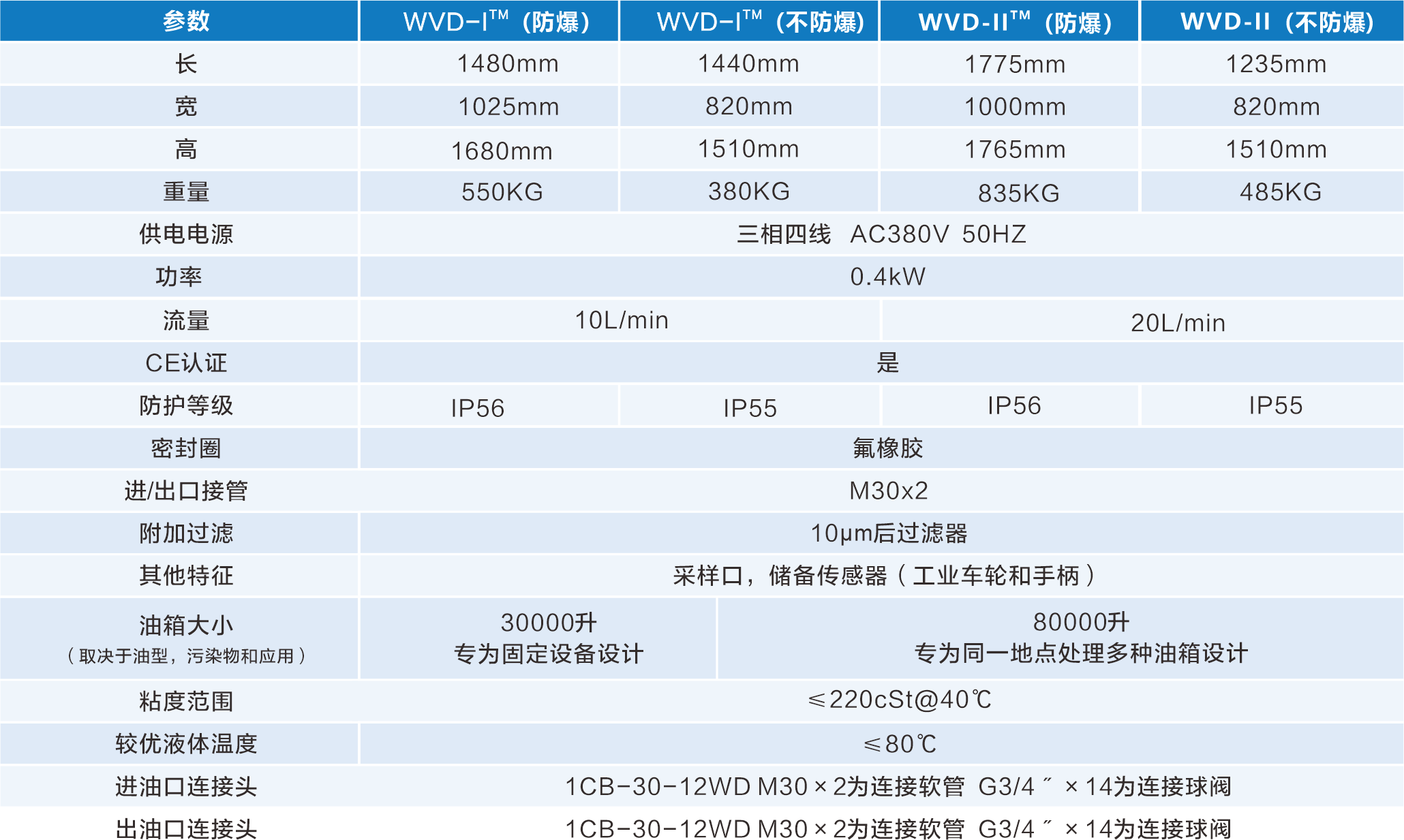

技術參數
工作原理
靜電吸附去除非溶解性油泥/漆膜
WJD技術能夠在油質降解的過程中盡早去除不溶性的污染物。實驗已經證明，靜電吸附原理可以在油液循環過程中通過帶電荷顆粒物的流動吸附系統中硬的和軟的污染物，讓您的系統遠離油泥/漆膜的污染。與其他同類技術相比，威勝達公司的WJD™技術至少能將油泥/漆膜去除的速度提升200%。
靜電吸附原理圖

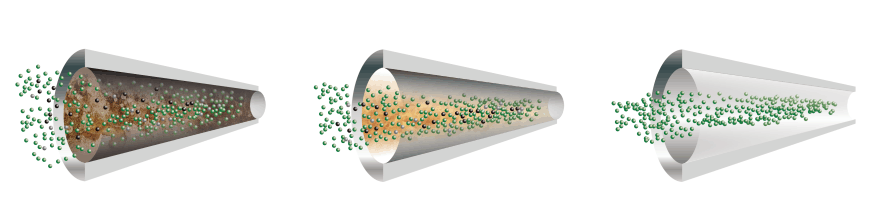

剝離原理圖
帶電顆粒對元器件上附著的 剝離中 逐步剝離干凈
大量油泥、膜及膠質狀污垢
進行剝離
離子吸附去除溶解性膠質物
DICR™技術能夠去除可溶性的污染物。潤滑系統中的剪切應力會導致油質自動降解，這是油泥/漆膜污染物產生的根本原因。當存在這些應力時，就會引起軟性污染，導致控制失靈。對于調峰或周期運行的燃氣輪機，潤滑油系統中存在低流量的區域，特別容易發生油質降解退化。在停機時間，由于流量降低，會在閥上形成油泥/漆膜。而在汽輪機運的時候，這些油質降解的副產品高度可溶，不宜用靜電吸附設備去除。當進入到低流量區，又重新變成可溶的膠質物而不會循環回油箱，而離子吸附-DICR™技術完全能夠去除油中的可溶性污染物。
